MBR-Installationsanleitung: Vermeiden Sie kostspielige Membranbioreaktorfehler

Beherrschung der MBR-Installation: Protokolle für kritische Felder von einem Spezialisten für Abwassersysteme

Mit meiner 23-jährigen Erfahrung in der Entwicklung und Inbetriebnahme von Membranbioreaktoren habe ich dokumentiert, wie ein einziges Installationsversehen -wie ein falscher Abstand der Membrankassetten oder fehlerhafte Permeatleitungen- irreversible Verschmutzungen auslösen, die Flussraten um 40–60 % reduzieren und Kosten in Höhe von über 500.000 US-Dollar für den vorzeitigen Austausch verursachen kann.MBRs erfordern eine hyper{0}präzise Integration biologischer, hydraulischer und Membransysteme. Nachfolgend sind praxiserprobte Installationsanforderungen aufgeführt, die selten in Herstellerhandbüchern behandelt werden.

I. Vor-Installation: Vom Lager bis zur Beckenbereitschaft

1.1 Membranmaterial- und Konfigurationsvalidierung

Industrielle vs. kommunale Systeme:

• PVDF-Membranendominieren kommunale Anwendungen, versagen jedoch katastrophal in mit Öl/Fett-beladenem Lebensmittelabwasser (>50 mg/L FOG). Für Schlachthöfe oder Raffinerien,PTFE-Membranenmit hydrophoben Oberflächen sind nicht-verhandelbar. Bei einer Modernisierung einer Molkereianlage sank der PVDF-Fluss innerhalb von drei Monaten um 80 %. PTFE blieb nach der Korrektur bei >25 LMH.

Kassettenausrichtung:

• Parallelfluss(End-zu-Endkopfausrichtung) minimiert tote Zonen, erfordert aber die 1,2-fache Beckenbreite.
• Serienfluss(versetzte Sammler) passt in schmale Becken, riskiert jedoch ein Flussungleichgewicht von 15–20 %. Scannen Sie die Beckenabmessungen mit einem Laser-, bevor Sie das Layout fertigstellen.

1.2 Bioreaktorkonditionierung: Der übersehene Katalysator

Aktive Schlammsaat:

• Injizieren Sie 2.500–3.000 mg/L MLSS aus betriebsbereiten Bioreaktoren 72 Stunden vor dem Eintauchen in die Membran.
• Kritischer Parameter: F/M-Verhältnis 0,05–0,1 kg BSB/kg MLSS/Tag. Höhere Verhältnisse lösen bei der Inbetriebnahme eine irreversible Porenverstopfung aus.

Vor-Belüftungskalibrierung:

• Feinblasendiffusoren müssen eine Beckenbreite von >2,0 mg/L DO erreichen-vorMembraneintauchen. Der Start einer Elektronikfabrik scheiterte, weil die Sauerstoffgradienten zwischen 0,8 und 4,2 mg/l variierten. -Membranen waren asymmetrisch verschmutzt.

Checkliste zur Überprüfung vor-der Installation:

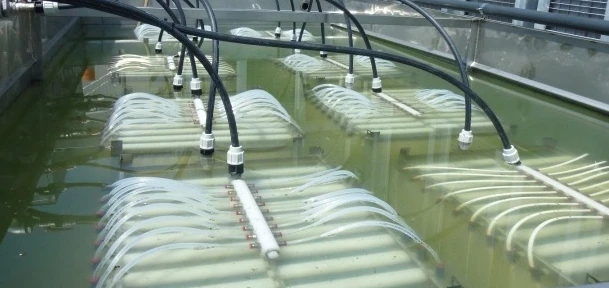

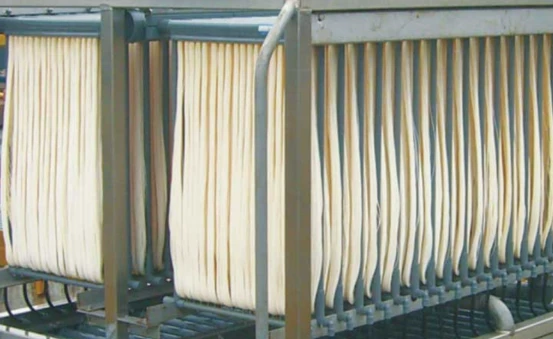

II. Installation einer Membrankassette: Chirurgische Präzisionsprotokolle

2.1 Handhabung und Untertauchen: 10.000-Dollar-Fehler vermeiden

• Kranheben: Verwenden Sie Spreizstangen mit 4-Punktbefestigung. Einpunktlifte biegen Rahmen um > 2 Grad und verzerren die Faserausrichtung.
• Untertauchrate: Senken mit 0,3 m/Minute. Höhere Geschwindigkeiten schließen Lufteinschlüsse ein und verursachen durch den Auftrieb-bedingte Rahmenkollisionen.
• Anti-Polsterung: Legen Sie 30 mm dicke EPDM-Matten unter die Rahmen, wenn der Beckenboden eine abrasive Oberfläche aufweist.

2.2 Nivellierung und Abstände: Die Geometrie bestimmt die Leistung

• Pegeltoleranz: <2 mm/m (überprüft mit digitalem Neigungsmesser).
• Zwischen-Kassettenlücke: Mindestens 100 mm für eine gleichmäßige Luftreinigung. In Shanghais Kläranlage verursachten 70-mm-Abstände eine um 30 % geringere Auswaschung an den Mittelkassetten.
• Wandabstand: Mindestens 200 mm, um Wirbelverschmutzung zu verhindern.

III. Rohrleitungen und Instrumentierung: Versteckte hydraulische Siphons

3.1 Permeatleitungen – Der stille Flusskiller

• Neigung: 0,5 Grad nach oben in Richtung Sammelkopf verhindert Lufteinschlüsse.
• Geschwindigkeit: Halten Sie 1,0–1,5 m/Sek. ein. Geschwindigkeiten <0,8 m/s fördern das Absetzen des Schlamms; >2,0 m/s erodieren PVDF-Fasern.
• Pulsationsdämpfer: Installieren, wenn die Pumpenhubfrequenz 45 Hz übersteigt, um Faserermüdung zu verhindern.

3.2 Integration des Luftreinigungssystems

• Verteilerausgleich: Pro Kassettenreihe sind einstellbare Düsen obligatorisch. Feldmessungen sollten eine Luftstromschwankung von <5 % ergeben.
• Rohrmaterial: VerwendenSCH 80 CPVCfür ozon-beständige Luftleitungen. Standard-PVC reißt innerhalb von 18 Monaten, wenn Ozon eingesetzt wird.

IV. Inbetriebnahme: Das 72-{2}Stunden-Make-or-Break-Protokoll

Phase 1:Membrankonditionierung (0–24 Std.)

• Fluss: 50 % Auslegungsfluss (z. B. 15 LMH für 30 LMH nominal)
• Belüftung: Kontinuierliche grobe Blase (50 Nm³/h pro Kassette)
• Durchdringen: Zum Bioreaktor zurückführen-noch nie entladen

Phase 2:Akklimatisierung der Biomasse (24–48 Stunden)

• Erhöhen Sie den Fluss um 5 LMH/Stunde, bis 80 % der Auslegung erreicht sind
• Überwachen Sie den TMP alle 15 Minuten. Abbruch, wenn ΔP ＞0,3 bar/Stunde

Phase 3:Stabilisierung (48–72 Stunden)

• Aufrechterhaltung des Zielflusses + Entspannungszyklen (9 Min. Filterung / 1 Min. Pause)
• Leistung bestanden/nicht bestanden: TMP-Stabilität ±0,05 bar/Stunde

V. Vermeidung katastrophaler Ausfälle: Sicherheitsmaßnahmen nach-der Installation

5.1 Membranparkprotokoll (> 48 Stunden Leerlaufzeit)

• Nasses Parken: Eintauchen in 200 ppm NaHSO₃-Lösung (pH 3,5–4,0)
• Trockenes Parken: Spülen mit 1.000 ppm Zitronensäure + N₂-Spülung

5.2 Erste 90-tägige Wartungssperre

• Täglich: Zeichnen Sie die TMP-, Flussmittel-, MLSS- und CSB-Entfernungseffizienz auf
• Wöchentlich: 0,1 % Zitronensäure CIP bei 35 Grad (auch wenn TMP stabil)
• Monatlich: Faserintegritätstest (Druckabfall <5 %/min)

VI. Langfristige-Leistungsoptimierung

Kritische Datenkorrelation:

• Schlammviskosität vs. Flussmittel: MLSS > 12.000 mg/L erfordert eine Reduzierung des Flusses um 0,5 LMH pro 1.000 mg/L Anstieg.
• Temperaturkompensation: Die Durchlässigkeit sinkt um 2 % pro Grad unter 15 Grad -erhöhen Sie den SADm entsprechend.
